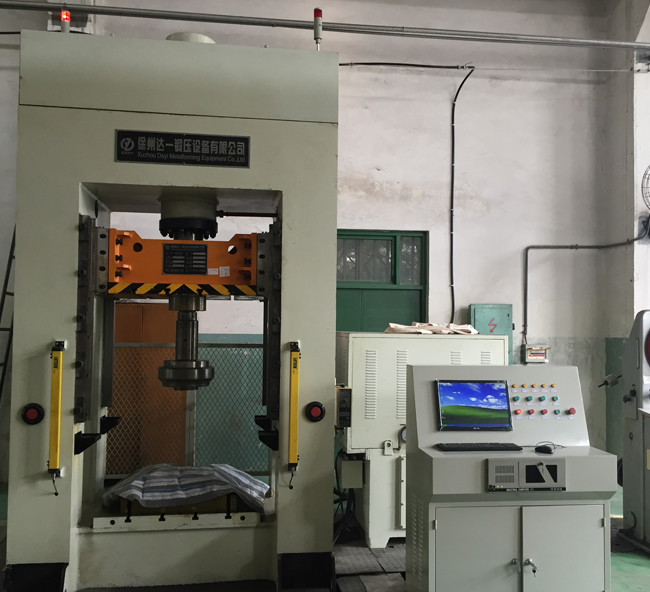

达一重锻1000吨框架液压机性能特点
1、1000吨框架液压机的压制缸吨位由一只活塞缸实现,缸体为优质級钢,活塞杆表面经中频淬火处理,硬度高使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。
2、1000吨分体框架式液压机的工作台与滑块上均有T形槽,便于用户模具安装。
1000吨框架液压机主要部件描述
1、机身
1000吨框架式薄板拉伸液压机机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构,二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。
2、滑块
为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。
3、主吨位
主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理(0.10mm),使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。
4、工作台、滑块T型槽的位置、尺寸
1000吨框架式薄板拉伸液压机工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。
5、机器的外观
机器的外观颜色为草绿色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。
